Resistores de alto voltaje no inductores del divisor de la precisión baja de TCR
Estructura:
1.Screen la impresión, película del resistor imprimió capa con el grueso de los diez de micrones, sinterizados en la temperatura.
La matriz es óxido de aluminio del 95% de cerámica, con buena conductividad termal y alta fuerza mecánica.
La película del resistor con mezcla del rutenio del metal precioso, con las propiedades eléctricas estables.
proceso 2.Technological: resistor de la impresión del resistor de la sinterización del electrodo de la impresión del electrodo que sinteriza la impresión media
sinterización media, después ajuste de la resistencia, soldadura, encapsulación y otros procesos.
Características:
1.High precisión, coeficiente de la baja temperatura, divisor de alto voltaje de la precisión;
2.Submerged en aceite dieléctrico o la resina de epoxy para los mejores resultados del uso;
2.Non-Inductive, Resistencia-alto voltaje, tamaño pequeño, poder más elevado, larga vida, resistencia de humedad, alta estabilidad;
los terminales 3.Leading empernan los casquillos de extremo de /screw;
Especificaciones:
| Funcionamiento Charactertics |
|
| Prueba |
Condiciones de la prueba |
Resultados de la prueba |
| Tolerancia de la resistencia |
Voltaje de prueba ≤3V, temperatura ambiente 25℃ |
B--C--D---F---G---J--K |
| Coeficientes de temperatura |
R0: Valor de la resistencia de la temperatura ambiente (T0)
R1: Valor de la resistencia de la temperatura ambiente T0+100℃ (T1) |
±15~±1000PPM/℃ |
| Sobrecarga del breve periodo de tiempo |
5 veces valoraron el poder por 5 segundos, pero no durante 1,5 veces Umax |
△R≤± (0.2%+0.1Ω) |
| Resistencia de aislamiento |
1000V DC |
≥10GΩ1Min |
| Vida de la carga |
en el voltaje clasificado, 90 "ON" mínimo, 30 "OFF" mínimo, 1000hours total |
△R≤± (0.5%+0.1Ω) |
| Resistencia de la humedad |
Temporeros.: 40±2℃, humedad: 90%-95%.240hours |
△R≤± (0.4%+0.1Ω) |
| Alta resistencia de la temperatura de /Low |
tienda en - el ℃ 65 ~ 155 ℃ para 2H, ciclo por 5 veces |
△R≤± (0.2%+0.1Ω) |
| Temperatura de funcionamiento |
-55℃~125℃ |
/ |
Usos:
Ampliamente utilizado en el equipo de poder de alto voltaje, CT médico y máquinas de radiografía, equipo de prueba de alto voltaje, fuente de tensión, equipo del vacío, divisor de voltaje, circuito de alto voltaje, circuito de la descarga del condensador, circuito de alto voltaje del almacenador intermediario, equipo de la protección del medio ambiente, equipo electrostático del retiro de polvo, sistema eléctrico, etc.

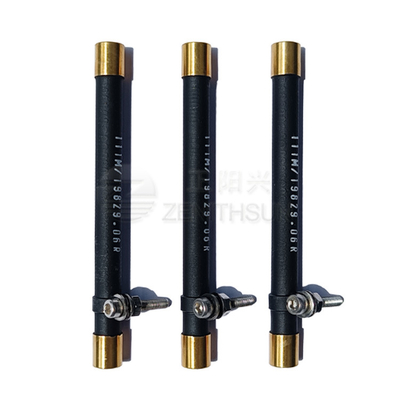

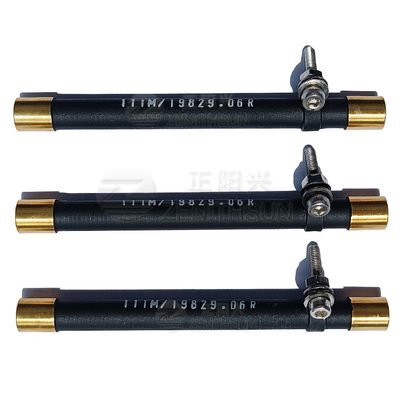

Imagen de producto:
