resistores de alto voltaje de 2W el 100M High Stability Planar para el divisor de voltaje
Estructura:
película del resistor 1.The con mezcla del rutenio del metal precioso, con las propiedades eléctricas estables.
proceso 2.Technological: resistor de la impresión del resistor de la sinterización del electrodo de la impresión del electrodo que sinteriza la sinterización media media de impresión, entonces el ajuste de la resistencia, la soldadura, la encapsulación y otros procesos.
3.Non-Inductive, Resistencia-alto voltaje, Anti-impulso, adecuado idealmente para el uso de circuito de alto voltaje.
Sumergido en aceite dieléctrico o la resina de epoxy para los mejores resultados del uso.
Características:
1.Precision, coeficiente de la temperatura no inductor, baja;
2.Non-Inductive, Resistencia-alto voltaje, tamaño pequeño, poder más elevado, larga vida, resistencia de humedad, alta estabilidad.;
los terminales 3.Leading empernan los casquillos de extremo de /screw;
Usos:
Ampliamente utilizado en el equipo de poder de alto voltaje, CT médico y máquinas de radiografía, equipo de prueba de alto voltaje, fuente de tensión, equipo del vacío, divisor de voltaje, circuito de alto voltaje, circuito de la descarga del condensador, circuito de alto voltaje del almacenador intermediario, equipo de la protección del medio ambiente, equipo electrostático del retiro de polvo, sistema eléctrico, equipo de la proyección de imagen, generador del voltaje de impulso, etc.
Especificaciones:
| Funcionamiento Charactertics |
|
| Prueba |
Condiciones de la prueba |
Resultados de la prueba |
| Tolerancia de la resistencia |
Voltaje de prueba ≤3V, temperatura ambiente 25℃ |
B--C--D---F---G---J--K |
| Coeficientes de temperatura |
R0: Valor de la resistencia de la temperatura ambiente (T0)
R1: Valor de la resistencia de la temperatura ambiente T0+100℃ (T1) |
±15~±1000PPM/℃ |
| Sobrecarga del breve periodo de tiempo |
5 veces valoraron el poder por 5 segundos, pero no durante 1,5 veces Umax |
△R≤± (0.2%+0.1Ω) |
| Resistencia de aislamiento |
1000V DC |
≥10GΩ1Min |
| Vida de la carga |
en el voltaje clasificado, 90 "ON" mínimo, 30 "OFF" mínimo, 1000hours total |
△R≤± (0.5%+0.1Ω) |
| Resistencia de la humedad |
Temporeros.: 40±2℃, humedad: 90%-95%.240hours |
△R≤± (0.4%+0.1Ω) |
| Alta resistencia de la temperatura de /Low |
tienda en - el ℃ 65 ~ 155 ℃ para 2H, ciclo por 5 veces |
△R≤± (0.2%+0.1Ω) |
| Temperatura de funcionamiento |
-55℃~125℃ |
/ |

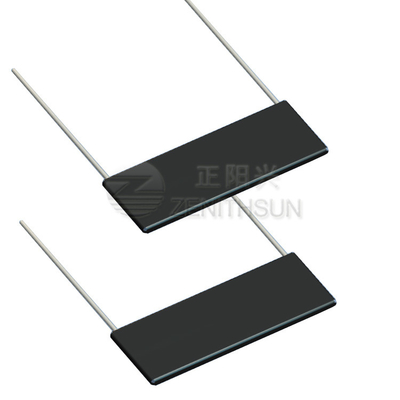

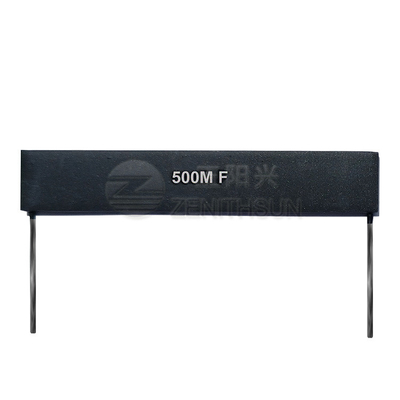

Imagen de producto:
