Los resistores no inductores de alto voltaje para los divisores del alto voltaje, alto voltaje de la precisión circulan el resistor no inductor del poder más elevado
Estructura:
1.Screen la impresión, película del resistor imprimió capa con el grueso de los diez de micrones, sinterizados en la temperatura.
la matriz 2.The es óxido de aluminio del 95% de cerámica, con buena conductividad termal y alta fuerza mecánica.
película del resistor 3.The con mezcla del rutenio del metal precioso, con las propiedades eléctricas estables.
los productos 4.The están disponibles con un silicón o pegan la capa con epóxido, ofrecer una amplia gama de tolerancias y de coeficientes de temperatura.
Características:
1.Non-Inductive, Resistencia-alto voltaje, tamaño pequeño, poder más elevado, larga vida, resistencia de humedad, alta estabilidad.
material 2.Lead: de cobre, estañado, casquillos de extremo de /screw del perno;
Especificaciones:
| Funcionamiento Charactertics |
|
| Prueba |
Condiciones de la prueba |
Resultados de la prueba |
| Tolerancia de la resistencia |
Voltaje de prueba ≤3V, temperatura ambiente 25℃ |
B--C--D---F---G---J--K |
| Coeficientes de temperatura |
R0: Valor de la resistencia de la temperatura ambiente (T0)
R1: Valor de la resistencia de la temperatura ambiente T0+100℃ (T1) |
±15~±1000PPM/℃ |
| Sobrecarga del breve periodo de tiempo |
5 veces valoraron el poder por 5 segundos, pero no durante 1,5 veces Umax |
△R≤± (0.2%+0.1Ω) |
| Resistencia de aislamiento |
1000V DC |
≥10GΩ1Min |
| Vida de la carga |
en el voltaje clasificado, 90 "ON" mínimo, 30 "OFF" mínimo, 1000hours total |
△R≤± (0.5%+0.1Ω) |
| Resistencia de la humedad |
Temporeros.: 40±2℃, humedad: 90%-95%.240hours |
△R≤± (0.4%+0.1Ω) |
| Alta resistencia de la temperatura de /Low |
tienda en - el ℃ 65 ~ 155 ℃ para 2H, ciclo por 5 veces |
△R≤± (0.2%+0.1Ω) |
| Temperatura de funcionamiento |
-55℃~125℃ |
/ |
Usos:
Ampliamente utilizado en el equipo de poder de alto voltaje, máquinas médicas del CT y de radiografía, equipo de prueba de alto voltaje, fuente de tensión, equipo del vacío, convertidor de frecuencia de alto voltaje, divisor de voltaje, circuito de alto voltaje, circuito de la descarga del condensador, circuito de alto voltaje del almacenador intermediario, equipo de la protección del medio ambiente, equipo electrostático del retiro de polvo, sistema eléctrico, instrumentos y metros de alto voltaje, modulador del pulso, equipo de la proyección de imagen, generador del voltaje de impulso, etc.

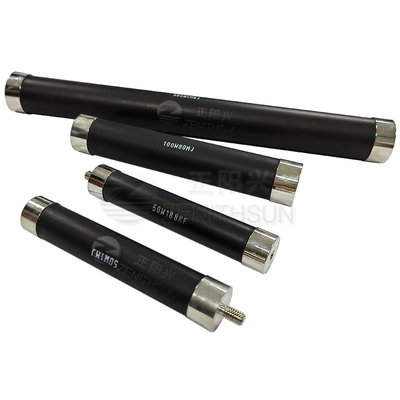

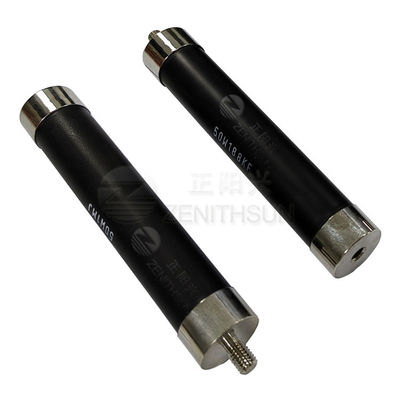

Imagen de producto:
Cómo hacer una orden:
Modelo no. _Value_Tolerance
Por ejemplo:
RIZ/RHP-39 los 200M el 1%
