200W de 10 ohmios de precisión de la corriente del sentido resistores del tambor de frenaje de los resistores del poder más elevado ultra
Estructura
1.Screen la impresión, película del resistor imprimió capa con el grueso de los diez de micrones, sinterizados en la temperatura. La matriz es óxido de aluminio del 96% de cerámica, con buena conductividad termal y alta fuerza mecánica. La película del resistor con mezcla del rutenio del metal precioso, con las propiedades eléctricas estables.
2.Non-Inductive, resistencia-alto voltaje, tamaño pequeño, poder más elevado, larga vida, resistencia de humedad, alta estabilidad.
Características
la serie 1.This utiliza tecnología avanzada para proporcionar funcionamiento altamente confiable, no inductivo. Este resistor es ideal para muchos los usos actuales de supervisión y de los controles.
terminales 2.Four para aislar la trayectoria de la medida de la trayectoria actual del flujo; Exactitud en un paquete del poder más elevado.
la caja inferior 3.The se ata al disipador de calor del sistema, y el resistor disipa el calor con el intercambio de calor entre el caso inferior y el disipador de calor. La temperatura ambiente aquí refiere a la temperatura de caso inferior del resistor, que se refiere generalmente como la temperatura en el centro del caso inferior.
Especificación
| Funcionamiento Charactertics |
|
| Prueba |
Condiciones de la prueba |
Resultados de la prueba |
| Tolerancia de la resistencia |
Voltaje de prueba ≤3V, temperatura ambiente 25℃ |
B---D---F---G---J--K |
| Coeficientes de temperatura |
R0: Valor de la resistencia de la temperatura ambiente (T0)
R1: Valor de la resistencia de la temperatura ambiente T0+100℃ (T1) |
±50~±500PPM/℃ |
| Sobrecarga del breve periodo de tiempo |
5 veces valoraron poder, pero no más que 1,5 veces el voltaje de trabajo continuo máximo por 5 segundos |
△R≤± (0.3%+0.1Ω)
|
| Resistencia de aislamiento |
500V DC |
≥10GΩ1Min |
| Durabilidad de la temperatura ambiente |
El votage clasificado, 90mins encendido, para 30mins, el ℃ central del ≤ 85 de la temperatura de caso inferior (120W-800W),
el ℃ central del ≤ 25 de la temperatura de caso inferior (30W-100W), total 1000hours |
△R≤± (0.5%+0.1Ω) |
| Humedad de estado estacionario |
Temporeros.: 40±2℃, humedad: 90%-95%.56days |
△R≤± (0.25%+0.1Ω) |
| Prueba alta-baja de la resistencia de la temperatura |
tienda en -55℃~125℃ para 2H, ciclo 5times |
△R≤± (1%+0.1Ω) |
| Temperatura ambiente de trabajo |
-55℃~150℃ |
/ |
Usos
Ampliamente utilizado en la impulsión de velocidad variable, fuente de alimentación, equipo del control, comunicación, control automático, control de motor, electrónica de poder, aparatos médicos, transmisión de poder, igualación del voltaje del condensador, descarga del condensador, carga del poder, electrónica de automóvil, para las impulsiones de velocidad variable, las fuentes de alimentación, los dispositivos de control, la robótica, el control de motor y otros diseños del poder. Producción de energía, producción de energía fotovoltaica y otros nuevos campos de la energía.

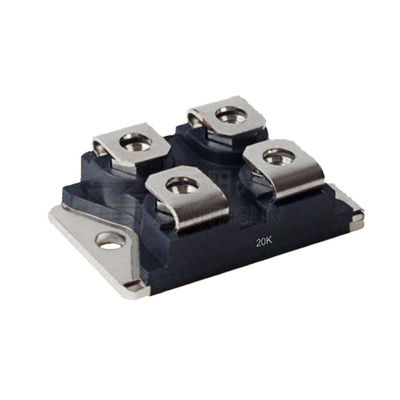

Imagen de productos:
Cómo hacer una orden:
ZMP200_Ohmic Value_Tolerance
Por ejemplo: ZMP200 10R el 5%
