Resistencias bobinadas de alta potencia no inflamables, multirresistencia/multiterminales
Estructura :
1. El tubo de cerámica resistente a altas temperaturas se utiliza como matriz de resistencia, se enrolla con alambre de aleación de cromo y luego se recubre con resina no inflamable y de alta temperatura para proteger a las resistencias con una mejor apariencia y calor. efecto de disipación, después del secado natural, horneado a diferentes temperaturas antes asamblea.
2.montaje diferentefelizmentey ajuste disponible;
3.Unidad individual con multirresistencia/multiterminales también disponible;
4.Componente electrónico ideal para ensamblar dentro de un banco de carga de alta potencia para probar el modo de instalación flexible.
Características:
1. En diferentes aplicaciones, llamadas resistencias bobinadas de cerámica, tubo de cerámicaresistencias, alto resistencias de potencia, resistencias de ondulación, resistencias de frenado, resistencia de carga, resistencias de descarga, resistencias de carga de descarga, resistencias limitadoras de corriente, envejecimientoResistencias o resistencias de carga, etc.
2. Alta potencia, resistencia a los golpes, disipación de calor rápida, alta estabilidad, larga vida útil yentrega rápida .
3. Tomas/Terminales que salen para pernos/conexión de cables;
Aplicaciones:
Ampliamente utilizado en aplicaciones de modelado educativo, pruebas de carga, maquinaria industrial, energía eléctrica distribución,
instrumentos, instalaciones de control de automatización, carretillas elevadoras, puentes grúa, elevadores, soldadores de arco y puntos, batería
cargadores, máquinas herramientas, transportadores y sistemas UPS.
| Características de rendimiento |
|
| Prueba |
Condiciones de prueba |
Resultados de las pruebas |
| Tolerancia de resistencia |
Voltaje de prueba ≤3 V, temperatura ambiente 25 ℃ |
B---D---F---G---J--K |
| Carga nominal |
40 ℃, voltaje nominal, 1 hora |
△R≤±(3％+0.1Ω) |
| Sobrecarga de corta duración |
5 veces la potencia nominal durante 10 s |
△R≤±(0.2％+0.1Ω) |
| Voltaje de resistencia dieléctrica |
2 veces la tensión de alimentación nominal +1 kv CA 60 s
(con conexión a tierra), corriente de fuga 2,5 mA;
2 veces el voltaje de potencia nominal +2kv AC 60s
(con conexión a tierra), corriente de fuga 2,5 mA;
|
△R≤±(0.1％+0.05Ω) |
| Resistencia de aislamiento |
500 V CC |
≥10GΩ1Min |
| Resistencia a la tracción terminal |
40N |
No lo apague |
| resistencia de vibracion |
1,5 mm, 10-55-10 Hz, cada 2 horas |
Sin daños, sin apagado |
| Vida de carga |
a voltaje nominal, 90 min "Encendido", 30 min "Apagado", total 500 horas |
△R≤±(3％+0.1Ω) |
| Pruebas de resistencia a baja temperatura |
almacenar a -65 ℃ ± 3 ℃ durante 2 horas |
△R≤±(1%+0.1Ω) |
| Pruebas de resistencia a altas temperaturas |
almacene a 70 ℃± 2 ℃ durante 16 h, conecte el circuito de CC de voltaje nominal durante 1 s |
△R≤±(1%+0.1Ω) |
| No inflamabilidad |
10 veces la potencia nominal, encendido durante 5 s |
sin combustión |

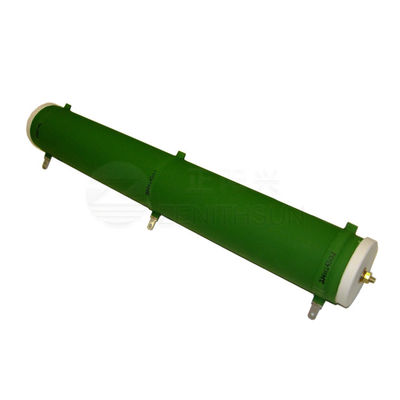

Imagen de productos:
