resistor de alto voltaje de la oleada de los resistores cilíndricos de los divisores de 10W el 100M Precision High Voltage
Estructura:
1.Screen la impresión, película del resistor imprimió capa con el grueso de los diez de micrones, sinterizados en la temperatura.
película del resistor 2.The con mezcla del rutenio del metal precioso, con las propiedades eléctricas estables.
proceso 3.Technological: resistor de la impresión del resistor de la sinterización del electrodo de la impresión del electrodo que sinteriza la sinterización media media de impresión, entonces el ajuste de la resistencia, la soldadura, la encapsulación y otros procesos.
Características:
1.High precisión, coeficiente de la baja temperatura, divisor de alto voltaje de la precisión;
2.Submerged en aceite dieléctrico o la resina de epoxy para los mejores resultados del uso;
2.Non-Inductive, Resistencia-alto voltaje, tamaño pequeño, poder más elevado, larga vida, resistencia de humedad, alta estabilidad;
ratio 3.Dividing: 1:1000 o 1:2000 or1: 4000 or1: 5000;
Especificaciones:
| Funcionamiento Charactertics |
|
| Prueba |
Condiciones de la prueba |
Resultados de la prueba |
| Tolerancia de la resistencia |
Voltaje de prueba ≤3V, temperatura ambiente 25℃ |
B--C--D---F---G---J--K |
| Coeficientes de temperatura |
R0: Valor de la resistencia de la temperatura ambiente (T0)
R1: Valor de la resistencia de la temperatura ambiente T0+100℃ (T1) |
±15~±1000PPM/℃ |
| Sobrecarga del breve periodo de tiempo |
5 veces valoraron el poder por 5 segundos, pero no durante 1,5 veces Umax |
△R≤± (0.2%+0.1Ω) |
| Resistencia de aislamiento |
1000V DC |
≥10GΩ1Min |
| Vida de la carga |
en el voltaje clasificado, 90 "ON" mínimo, 30 "OFF" mínimo, 1000hours total |
△R≤± (0.5%+0.1Ω) |
| Resistencia de la humedad |
Temporeros.: 40±2℃, humedad: 90%-95%.240hours |
△R≤± (0.4%+0.1Ω) |
| Alta resistencia de la temperatura de /Low |
tienda en - el ℃ 65 ~ 155 ℃ para 2H, ciclo por 5 veces |
△R≤± (0.2%+0.1Ω) |
| Temperatura de funcionamiento |
-55℃~125℃ |
/ |
Usos:
Ampliamente utilizado en el equipo de poder de alto voltaje, máquinas médicas del CT y de radiografía, equipo de prueba de alto voltaje, fuente de tensión, equipo del vacío, convertidor de frecuencia de alto voltaje, divisor de voltaje, circuito de alto voltaje, circuito de la descarga del condensador, circuito de alto voltaje del almacenador intermediario, equipo de la protección del medio ambiente, equipo electrostático del retiro de polvo, sistema eléctrico, instrumentos y metros de alto voltaje, modulador del pulso, equipo de la proyección de imagen, generador del voltaje de impulso, etc.

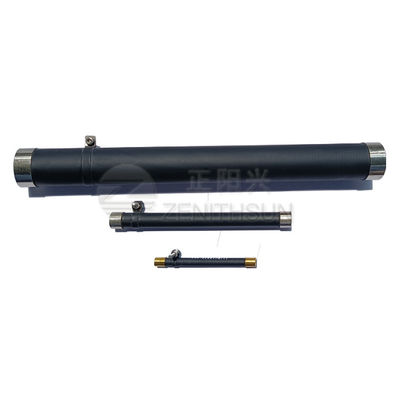

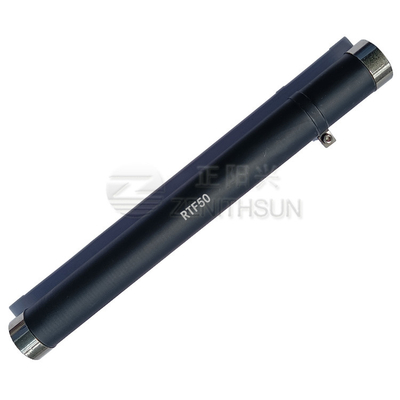

Imagen de producto:
