resistor bobinado de frenado revestido de la década de los resistores del perfil 800W del metal delgado del poder más elevado
Estructura
poder 1.High y pequeño de tamaño, productos preferidos para la industria del convertidor de frecuencia, servo y numérico del control.
2.Can se utilice con el dispositivo de enfriamiento.
3.Ultra-thin resistores contenidos de aluminio, productos preferidos para la industria del convertidor de frecuencia, servo y numérico del control.
poder más elevado 4.With y pequeño de tamaño, alta estabilidad, resistencia de impacto y la instalación fácil; Buena confiabilidad y alta consistencia.
Características
1.Durable, a prueba de vibraciones, disipa calor bien y coeficiente de la baja temperatura con la variación de la resistencia directamente proporcional.
La serie 2.ASZ solicitó con éxito la patente nacional (ZL2004300866567).
3.Specification: 80W60R, 80W100R, 80W20R, 100W20R, 100W100R, 120W68R, 150W20R, 200W20R, 200W200R, 300W20R, 300W150R, 300W200R, 400W150R, 400W20R, 500W100R, 500W20R, 800W75R, 1040W50R, ect 1040W75R.
los requisitos técnicos no estándar 4.For y los usos especiales de encargo, nos entran en contacto con por favor para discutir los detalles.
5.Conforms al estándar de ROHS y al estándar sin plomo SIN PLOMO.
Especificación
| Funcionamiento Charactertics |
|
| Prueba |
Condiciones de la prueba |
Resultados de la prueba |
| Tolerancia de la resistencia |
Voltaje de prueba ≤3V, temperatura ambiente 25℃ |
B---D---F---G---J--K |
| Coeficientes de temperatura |
R0: Valor de la resistencia de la temperatura ambiente (T0)
R1: Valor de la resistencia de la temperatura ambiente T0+100℃ (T1) |
±100~±250PPM/℃ |
| Carga clasificada |
40℃, voltaje clasificado, 1hour |
△R≤± (3%+0.1Ω) |
| Sobrecarga del breve periodo de tiempo |
5 veces valoraron el poder para 10s; 10 veces valoraron el poder para 5s; 25 veces valoraron el poder para 1s |
△R≤± (2%+0.1Ω) |
| El dieléctrico soporta voltaje |
2 CA 60s (con poner a tierra), salida 2.5mA actual del voltaje +1kv del poder clasificado de las épocas;
2 CA 60s (con poner a tierra), salida 2.5mA actual del voltaje +2kv del poder clasificado de las épocas; |
△R≤± (0.1%+0.05Ω) |
| Resistencia de aislamiento |
1000V DC |
50M-1000MΩ1Min |
| Resistencia a la tensión terminal |
diámetro de alambre ≤1.5 con 20N, diámetro de alambre ≥1.5 con 40N,
tensión terminal 20N
extremo de acero de /stainless del final de cobre, 40N
|
No apagado |
| Resistencia de la vibración |
1.5m m, 10-55-10Hz, cada 2hours |
Ningún daño, ningún apagado |
| Vida de la carga |
en el voltaje clasificado, 90 "ON" mínimo, 30 "OFF" mínimo, 500hours total |
△R≤± (3%+0.1Ω) |
| Choque termal |
En 30℃, 30min, - 55℃, 15min |
△R≤± (0.5%+0.1Ω) |
| Resistencia de la humedad |
Temporeros.: 40±2℃, humedad: 90%-95%.240hours |
△R≤± (3%+0.1Ω) |
| Prueba de la resistencia de la baja temperatura |
tienda en -65℃±3℃ para 2H |
△R≤± (1%+0.1Ω) |
| Prueba da alta temperatura de la resistencia |
la tienda en 70 el ℃ del ℃± 2 para 16h, conecta el circuito clasificado de DC del voltaje para 1s |
△R≤± (1%+0.1Ω) |
| No-inflamabilidad |
10 veces valoraron el poder, poder encendido para 5s |
sin la combustión |
Usos
Ampliamente utilizado en convertidor de frecuencia, elevador, el levantamiento, la nave, la energía eléctrica, la soldadura, la fuente de alimentación, la industria militar, la aviación, la generación de la energía eólica, la generación de energía solar, el equipo de la automatización, el sistema ferroviario y otras industrias.

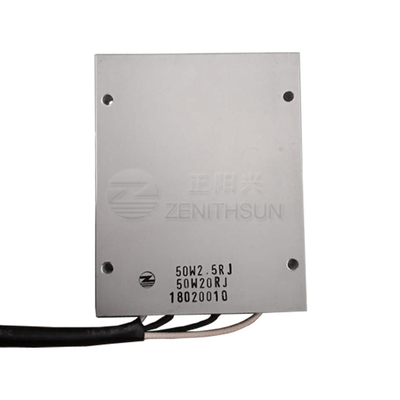

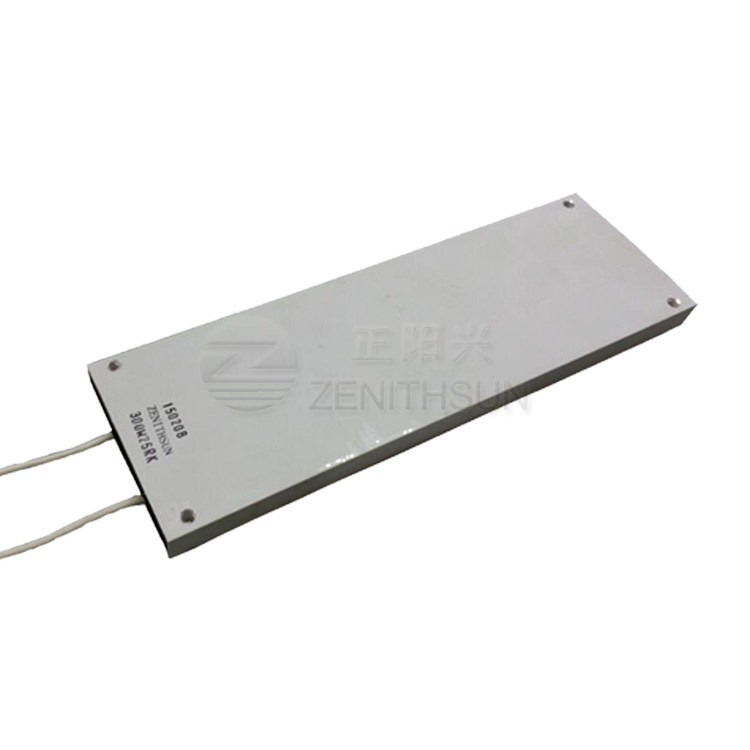

Imagen de productos
