Resistencias de frenado de ondulación bobinadas de alta potencia de tipo pintado de 300 W
Estructura:
1. El tubo de cerámica de alta resistencia a la temperatura se utiliza como matriz de resistencia, se enrolla con alambre de aleación de cromo y luego se recubre con resina de alta temperatura y no inflamable para proteger a las resistencias con una mejor apariencia y calor. efecto de disipación, después del secado natural, horneado a diferentes temperaturas antes asamblea.
2. Diferentes montajes y accesorios disponibles, ddiferentes estilos de soportes de montaje
3. Unidad única con multi-resistencia/Multi-terminales también disponible;
4. Tipo no inductivo y variable en las solicitudes;
5.El voltaje de trabajo y el valor de resistencia nominal están relacionados con la ley de Ohm.
Características:
1. Estas resistencias son adecuadas como resistencia de carga, resistencia de frenado, descarga de condensador,carga resistente simulación, maquinaria,
Maquinaria y equipo de aplicación de mayor potencia.
2. En diferentes aplicaciones, llamadas resistencias bobinadas de cerámica, resistencias de tubo de cerámica, resistencias de alta potencia, resistencias de ondulación, resistencias de frenado, resistencias de carga, resistencias de descarga, resistencias de carga de descarga, resistencias limitadoras de corriente, resistencias de quemado o resistencias de carga, etc.
3. La versión ajustable de resistencia está disponible: serie DSR.
4. Caja de resistencia y banco de carga disponibles con potencia de hasta 2000kW.
5. Admite el requisito de tolerancia de resistencia de precisión.
Especificación
| Características de rendimiento |
|
| Prueba |
Condiciones de prueba |
Resultados de las pruebas |
| Tolerancia de resistencia |
Voltaje de prueba ≤3 V, temperatura ambiente 25 ℃ |
B---D---F---G---J--K |
| Carga nominal |
40 ℃, voltaje nominal, 1 hora |
△R≤±(3％+0.1Ω) |
| Sobrecarga de corta duración |
5 veces la potencia nominal durante 10 s |
△R≤±(0.2％+0.1Ω) |
| Voltaje de resistencia dieléctrica |
2 veces la tensión de alimentación nominal +1 kv CA 60 s (con conexión a tierra), corriente de fuga 2,5 mA;
2 veces la tensión de alimentación nominal +2 kv CA 60 s (con conexión a tierra), corriente de fuga 2,5 mA; |
△R≤±(0.1％+0.05Ω) |
| Resistencia de aislamiento |
500 V CC |
≥10GΩ1Min |
| Resistencia a la tracción terminal |
40N |
No lo apague |
| resistencia de vibracion |
1,5 mm, 10-55-10 Hz, cada 2 horas |
Sin daños, sin apagado |
| Vida de carga |
a voltaje nominal, 90 min "Encendido", 30 min "Apagado", total 500 horas |
△R≤±(3％+0.1Ω) |
| Pruebas de resistencia a baja temperatura |
almacenar a -65 ℃ ± 3 ℃ durante 2 horas |
△R≤±(1%+0.1Ω) |
| Pruebas de resistencia a altas temperaturas |
almacene a 70 ℃± 2 ℃ durante 16 h, conecte el circuito de CC de voltaje nominal durante 1 s |
△R≤±(1%+0.1Ω) |
| No inflamabilidad |
10 veces la potencia nominal, encendido durante 5 s |
sin combustión |
Aplicaciones:
Ampliamente utilizado enConvertidor de frecuencia, ascensor, elevación, barco, energía eléctrica, soldadura, fuente de alimentación, industria militar, aviación, generación de energía eólica, generación de energía solar, carga de prueba del generador, equipo de automatización, sistema ferroviario y otras industrias.

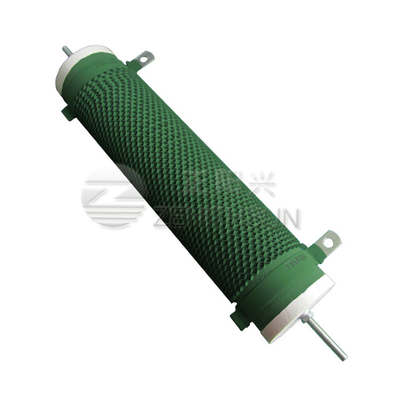

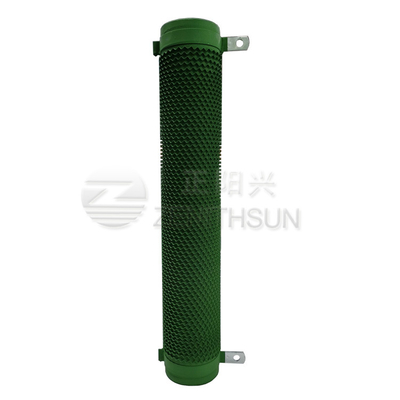

Imagen de productos
